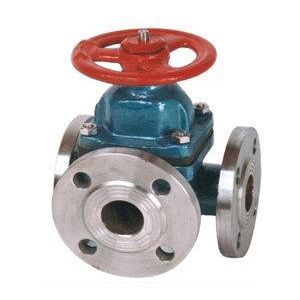

G49J三通隔膜阀

产品型号：G49J

所属系列：隔膜阀

购买声明：本文中所有文字、数据、图片均只适用于参考。需要查看更多的G49J三通隔膜阀性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。

采购
流程
1、请将采购清单传真至021-51685222 或电话咨询：021-69009300

2、收到客户采购清单，我公司随后为客户提供阀门报价和选型服务。

3、具体事宜商定：交货期、特殊要求等等。
立即咨询

产品详情

三通隔膜阀的启闭件是一块用软质材料制成的隔膜，把内腔与阀盖内腔及驱动部件隔开。采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。三通隔膜阀用于含硬质悬浮物的介质；由于三通隔膜阀介质只与阀体和隔膜接触，所以无需填料函，不存在填料函泄漏问题，对阀杆部分无腐蚀可能。

设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78

G49W(无衬里)、G49J(衬胶)三通隔膜阀用途

用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN1.0

三通隔膜阀材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁

测试

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

结构特点

隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

部件列表：1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮

主要尺寸及重量

DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	质量
25	1．0	1．0	160	96	115	85	4-14	108	120	66	5．5
32			180	118	135	100	4-18	138	157	96	8．5
40			200	135	145	110	4-18	147	167	96	12．5
50			230	150	160	125	4-18	167	192	96	17
65			290	182	180	145	4-18	194	229	165	24．5
80			310	210	195	160	4-18	212	252	230	33．5
