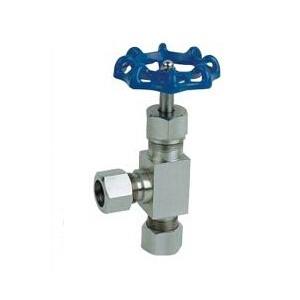

产品型号：J24W/H
所属系列：针型阀
购买声明：本文中所有文字、数据、图片均只适用于参考。需要查看更多的J24W/H外螺纹角式针型阀性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
工程师一对一跟踪，贴心服务，立即询价！采购
流程
1、请将采购清单传真至021-51685222 或电话咨询：021-69009300
2、收到客户采购清单，我公司随后为客户提供阀门报价和选型服务。
3、具体事宜商定：交货期、特殊要求等等。
|
序号
|
零件名称
|
材质
|
|
1
|
焊接接管
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
平垫圈
|
PTFE RTFE
|
|
3
|
连接螺母
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
阀体
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
填料垫
|
PTFE 柔性石墨、金属盘根
|
|
6
|
填料
|
PTFE 柔性石墨
|
|
7
|
填料压盖
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
锁紧螺母
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
阀杆
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
手轮
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
带帽螺母
|
20# A105 SS304 SS304L SS316 SS316L
|
|
公称通径 DN
|
ø
|
ø1
|
L1
|
L
|
H
|
D0
|
|
DN6
|
ø14
|
ø12
|
60
|
66
|
76
|
70(60)
|
|
DN10
|
ø18
|
ø14
|
60
|
66
|
76
|
80(60)
|
|
DN15
|
ø22
|
ø17
|
65
|
71
|
81
|
80(70)
|
|
DN20
|
ø28
|
ø19
|
67
|
73
|
110
|
110(80)
|
|
DN25
|
ø33
|
ø22
|
73
|
79
|
130
|
130(100)
|
